Содержание статьи

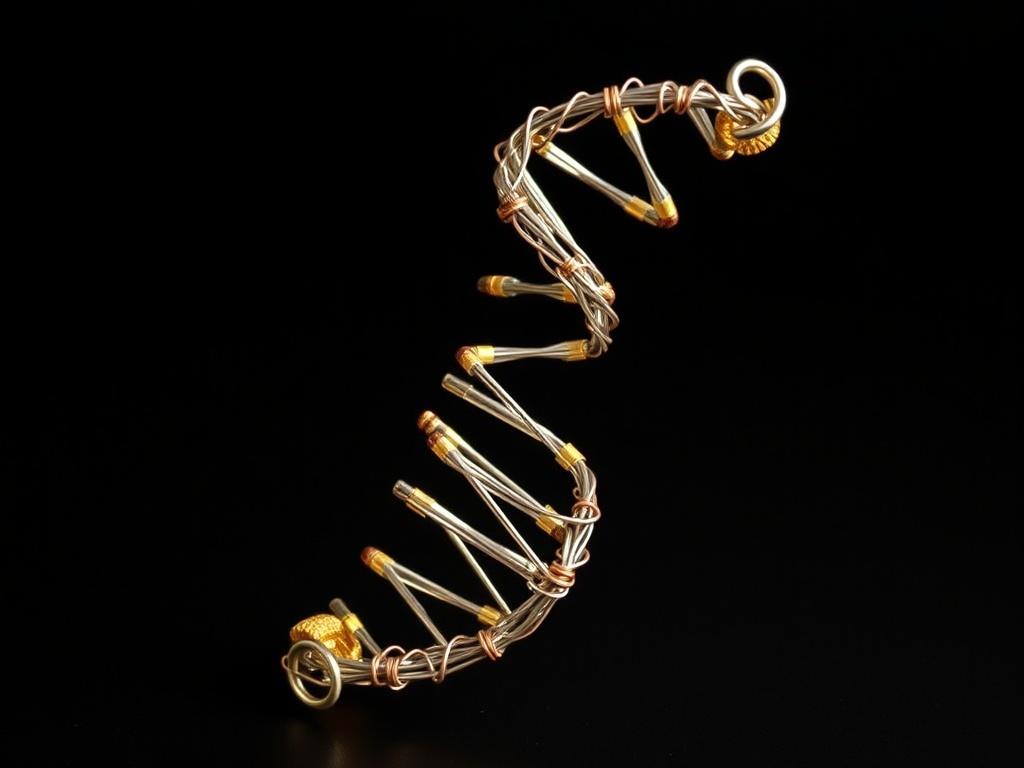

Модель молекулы может быть не просто красивым арт‑объектом, но и удобным учебным инструментом, который помогает понять спиральную структуру, принцип комплементарности пар оснований и масштаб биомолекул. В этой статье подробно расскажу, какие материалы выбрать, как рассчитать параметры, собрать каркас и оформить «базы», а также поделюсь практическими приёмами для использования модели в уроках или домашних научных проектах.
Зачем нужна модель ДНК из проволоки
Тактильная модель переводит абстрактные понятия в конкретику: дети и взрослые видят, как две нити переплетаются и как основания ставятся в пары. Модель из проволоки лёгкая, прочная и позволяет демонстрировать повороты, растяжение и другие механические свойства, которые трудно объяснить словами.
К тому же такая конструкция идеально подходит для DIY модель ДНК и научных поделок для школы: она недорогая, мобильная и легко модифицируется под разные уровни сложности. Это удобный инструмент, если нужно показать, как визуализировать молекулу в пространстве, не прибегая к компьютерной графике.
Какие материалы и инструменты понадобятся
Перед тем как начинать, соберите всё необходимое. Это сэкономит время и снизит количество ошибок в процессе сборки. Ниже — основной набор материалов и инструментов; при желании часть элементов можно заменить аналогами.
Минимальный набор поможет создать простую модель; если хотите добавить больше деталей или подсветку, потребуется дополнительное оборудование.
Список инструментов
- Проволока разной толщины (см. таблицу);
- Кусачки по металлу и ножницы для мягкой проволоки;
- Плоскогубцы и круглогубцы для изготовления петель и изгибов;
- Линейка, рулетка и маркер для разметки;
- Изолента, термоусадочная трубка или клей‑пистолет для креплений;
- Перчатки и защитные очки (безопасность прежде всего).
Если планируете украшать модель цветом или добавлять «базы» из бусин, подготовьте разноцветные бусины, акриловую краску, фетр или тонкий пластик.
Выбор проволоки: диаметры и свойства
Провод должен быть достаточно мягким, чтобы поддаваться изгибу вручную, но достаточно жестким, чтобы держать форму без постоянного подкручивания. Ниже — таблица рекомендованных диаметров и их применения.
| Диаметр (мм) | Применение | Преимущества |
|---|---|---|
| 0,6–0,8 | Модель «нитей» (фосфодиэстерный остов) | Лёгкая гибкость, хорошо держит форму при спирализации |
| 1,0–1,5 | Опоры, рамки, стержни для стабилизации | Больше жёсткости, подходит для крупных моделей |
| 0,3–0,5 | «Перекладины» — пары оснований, декоративные элементы | Тонко, аккуратно смотрится, легко окрашивается |
Лучше выбирать медную или алюминиевую проволоку с мягкой закалкой: они легко гнуются и не рвутся. Если хотите окрашивать проволоку, купите предварительно лакированную или покрасьте уже готовые элементы.
Проектирование: масштаб, шаг спирали и визуальная схема
Перед тем как приступать к кручению, нужно продумать, какой размер будет у модели, как далеко друг от друга будут располагаться основания и сколько пар вы хотите показать. Простая модель для школьного урока обычно включает 10–20 пар оснований. Для демонстрации геометрии можно увеличить их количество.
В реальной ДНК одна пара оснований занимает около 3,4 нанометра вдоль оси спирали — на макете это можно отразить условно. Важно сохранить последовательность и ритм: равномерный шаг придаёт модели аккуратный вид и делает объяснение наглядным.
Расчёт основных параметров
Выберите длину одной «ступени» (расстояние между парами оснований) на модели, например 2 см. Умножив этот шаг на количество пар, вы получите длину рабочей части. Затем решите диаметр спирали — это расстояние между двумя нитями. Для школьной модели удобно 10–15 см в диаметре.
Если модель будет демонстрироваться вертикально на подставке, продумайте центр тяжести. Можно добавить несъёмный стержень внутри одной из нитей или приварить опорные элементы к основанию.
Подготовка элементов: нити и «базы»
Две основные нити можно сделать из более толстой проволоки, они будут служить «хребтом» молекулы. Пары оснований — тонкая проволока или готовые предметы, например деревянные шпажки, бусины или пластмассовые элементы. Ключ к успешной сборке — точные заготовки и аккуратные соединения.
Разноцветная маркировка поможет наглядно показать комплементарность: например, красные и зелёные элементы для двух типов пар, или четыре цвета для А, Т, Г, Ц соответственно.
Изготовление «нитей»
Отрежьте две одинаковые длины проволоки для хребтов. На концах сделайте петли с круглогубцами — они предотвратят соскальзывание перекладин. Если планируете менять расположение пар, сделайте через каждые 2 см небольшие пропилы или маркеры, чтобы точно фиксировать «перекладины» в нужных местах.
При необходимости можно нанизать на проволоку термоусадочные трубки местами, где нити пересекаются, чтобы создать цветовые или тактильные метки. Это поможет детям почувствовать структуру при ощупывании модели.
Изготовление пар оснований
Для каждой пары возьмите короткий отрезок тонкой проволоки или шпажку. Если используете проволоку, загните концы в небольшие крючки для закрепления в петлях хребтов. Бусины или пластмассовые кружочки легко фиксируются клеем или утопаются в теплоусадке.
Важно, чтобы все пары были одинаковой длины — это обеспечивает равномерное закручивание спирали. Если хотите показать разные пары оснований цветом, подготовьте по цвету по две детали для каждой пары.
Шаг за шагом: сборка модели
Теперь переходим к самой сборке. Действуйте последовательно и не торопитесь — аккуратность важнее скорости. Я опишу проверенный мной порядок действий, который минимизирует необходимости переделывать уже собранные участки.
1. Разметка и фиксирование
Разметьте обе нити маркером через установленный шаг, например каждые 2 см. На каждом отметке сделайте небольшую петлю или закрепите скотчем тонкую метку. Это облегчит вставку «перекладин» и позволит сохранить симметрию.
Закрепите нити параллельно на столе с помощью прищепок или временных струбцин, чтобы они не соскальзывали во время работы. Проверяйте равномерность разметки по обеим сторонам.
2. Установка пар оснований
Вставляйте попарно элементы в соответствующие отметки: один конец каждой «перекладины» закрепляйте на одной нити, другой — на второй. Используйте маленькие крючки или проволочные петли, чтобы «рёбра» не выпадали. Следите за направлением: пары должны располагаться перпендикулярно осям нитей.
Проверяйте расстояния между парами в нескольких местах — при необходимости корректируйте. Это самый кропотливый этап, но от него зависит аккуратность всей модели.
3. Формирование спирали
Когда все пары установлены, аккуратно начинайте скручивать конструкцию вокруг воображаемой оси. Делайте это равномерно и по небольшому углу за раз, чтобы не сжать или не деформировать элементы. Лучше вращать обе нити навстречу друг другу, пока не получите нужный угол поворота между соседними парами.
Для стабильности можно периодически фиксировать промежутки проволокой или изолентой, а затем снять временные крепления после окончательной подгонки. Если ваша модель большая, удобнее формировать спираль с помощником, который удерживает один конец.
4. Закрепление концов и подставка
Концы нитей оформите в аккуратные петли или загните так, чтобы они служили опорой на подставке. Для большей устойчивости внизу можно прикрепить деревянную или пластиковую базу с отверстиями для концов. Если хотите демонстрировать модель вертикально, поместите внутрь тонкий металлический стержень для центрирования.
Проверяйте стабильность на неровной поверхности. Если модель раскачивается, добавьте дополнительные опоры или утяжелите основание. Маленькие корректировки внизу часто решают проблему кривизны верхней части.
Оформление и цветовая кодировка
Цвета в модели — это не только эстетика, но и способ передать информацию. Я обычно использую четыре цвета для четырёх оснований, но для начальных уроков хватит двух цветов, чтобы показать принцип парности.
Краска на проволоке может со временем стереться. Лучше использовать цветные трубки, термоусадку или закреплённые бусины — они надёжнее и добавляют тактильности модели.
Варианты кодировки
- Два цвета: разделение на комплементарные группы (A–T и G–C);
- Четыре цвета: индивидуальное обозначение каждой базы для подробного разбора последовательностей;
- Фактурные различия: гладкие и шероховатые элементы для разной «химии» взаимодействий.
Выбор зависит от возраста аудитории и целей объяснения. Для демонстрации механики достаточно двух цветов, а для работы с генетическими кодами удобнее четыре.
Идеи для использования в уроке и научных поделках
Модель может стать центром нескольких активностей. Ниже — идеи, которые легко адаптируются под любую аудиторию: от младших школьников до старшеклассников, занимающихся биологическими экспериментами и проектами.
Все задания рассчитаны на то, чтобы участники могли взаимодействовать с моделью руками и головой: это лучший способ запомнить структуру молекулы.
Примеры активностей
- Построение цепей: дать набор «оснований» и попросить собрать цепь по заданной последовательности.
- Мутации: заменить одну «перекладину» другим цветом и обсудить, как это влияет на «код». Это простая иллюстрация понятия мутации без лабораторного оборудования.
- Масштаб и сравнение: сравнить длину модели с микрометрами и обсудить масштабирование биологических структур.
- Интеграция с экспериментом: поместить рядом модель и показать реальные изображения ДНК в электронном микроскопе или результаты электрофореза, чтобы связать визуальные представления.
Безопасность и советы по работе с детьми
Проволока требует осторожности: острые концы и частые изгибы могут травмировать. Всегда используйте защитные перчатки при резке и инструменту. Для младших классов подготавливайте элементы заранее и просите детей только вставлять и окрашивать уже безопасные детали.
Если вы собираетесь включить в урок биологические эксперименты, соблюдайте простое правило: отвязывайте физическую модель от любых реальных биологических материалов. На занятиях по биологии важно четко разграничивать демонстрацию и лабораторную работу.
Улучшения и дополнительные опции
Модель из проволоки хорошо сочетается с другими материалами. Можно добавить подсветку, прозрачные панели с подписями или магнитные крепления для быстрых перестановок «оснований». Это расширит сценарии использования — от статичной экспозиции до интерактивной станции на научной ярмарке.
Я однажды сделал модель с LED‑подсветкой: тонкая светодиодная лента прошита вдоль одной из нитей, и при включении визуально подчёркивается спираль. Это особенно эффектно на тёмном фоне и нравится подросткам — модель превращается в наглядный «магнит» для обсуждения молекулярной биологии.
Вариант с магнитными парами
Если хотите часто менять порядок оснований, используйте маленькие магниты в конце «перекладин». Это позволяет быстро демонстрировать транскрипцию или замену последовательностей. Просто помните о том, что сильные магниты могут повлиять на некоторые электронные устройства, поэтому действуйте осторожно.
Также магниты удобны для выставочных моделей: они упрощают транспортировку и сборку на месте проведения урока.
Тестирование модели и устранение проблем
После сборки пройдитесь по всем парам и убедитесь, что ничего не провисает и что спираль не перекручена неравномерно. Если какая‑то область выглядит деформированной, аккуратно разберите несколько пар вокруг проблемного места и повторите скручивание.
Иногда спираль «выворачивается» из‑за неравномерной длины перекладин — проверьте размеры всех заготовок с линейкой. Небольшие различия в длине тщательно сказываются на общем виде, особенно у длинных моделей.
Как использовать модель для объяснения сложных понятий
Модель позволяет показать не только форму, но и смысл: направление 5’→3′, антипараллельность цепей, спиральный поворот. Для демонстрации направлений можно отметить концы нитей разными цветами или маленькими флажками.
Для объяснения термина «комплементарность» достаточно показать, что пары основания фиксируются по правилу, и продемонстрировать изменение при замене одной из частей. Такой визуальный приём делает тему доступной даже для тех, кто плохо воспринимает текстовую информацию.
Личный опыт и замечания из практики
Я собрал несколько моделей для школьных занятий и научных ярмарок. Наиболее удачные оказались те, где использовалась комбинация проволоки и крупных бусин: они хорошо видны издалека и легко привлекают внимание публики. Однажды на выставке дети играли с магнитными парами, собирая «секретные коды» — это превратило урок в азартную игру и значительно повысило вовлечение.
Также при работе с возрастной группой старше 14 лет постепенно усложняю задачу: сначала сборка, затем обсуждение репликации и влияния мутаций. Модель делает беседу менее абстрактной и помогает учащимся формулировать вопросы, которые обычно не возникают при чтении учебника.
Вариации и дальнейшие проекты
Если основная модель готова, можно развить проект дальше: сделать модель РНК с одной цепью, собрать модель хромосомы с намёком на упаковку ДНК в нуклеосомы или создать серию моделей для разных масштабов. Такие проекты становятся отличной базой для научных работ и экспозиций.
Ещё одна идея — совместить проволочную модель с интерактивным приложением: разместите QR‑коды на подставке, ссылаясь на визуализации и анимации, которые помогут глубже понять процессы репликации и транскрипции.
Частые ошибки и как их избежать
Типичные промахи при создании проволочной модели — неравномерные перекладины, слишком тонкая проволока для хребта и отсутствие фиксации концов. Проблемы легко решаются, если перед началом сделать шаблон и провести пробную сборку на маленьком фрагменте.
Ещё одна частая ошибка — пытаться сразу создать слишком большую модель без расчёта центра тяжести. Прежде чем масштабировать проект, протестируйте конструкцию в уменьшенном виде.
Резюме: основные шаги и чеклист
Ниже — простой чеклист, который удобно распечатать и взять с собой в мастерскую. Он поможет не упустить важные моменты и завершить работу без лишнего стресса.
- Выбрать диаметр и материал проволоки;
- Определить шаг между парами и общее число пар;
- Подготовить все «перекладины» и сделать разметку на нитях;
- Установить пары, проверить симметрию;
- Аккуратно сформировать спираль и закрепить концы;
- Оформить цветовую кодировку и проверить устойчивость на подставке.
Соблюдение этого порядка позволит вам быстро перейти от идеи к готовой модели, пригодной для демонстрации и дальнейших экспериментов.
Если вы хотите организовать проект как научную поделку для школы или включить модель в серию биологических экспериментов, начните с простой версии и постепенно добавляйте элементы сложности. Так вы сохраните интерес детей и будете уверены, что каждый этап понятен и безопасен.
