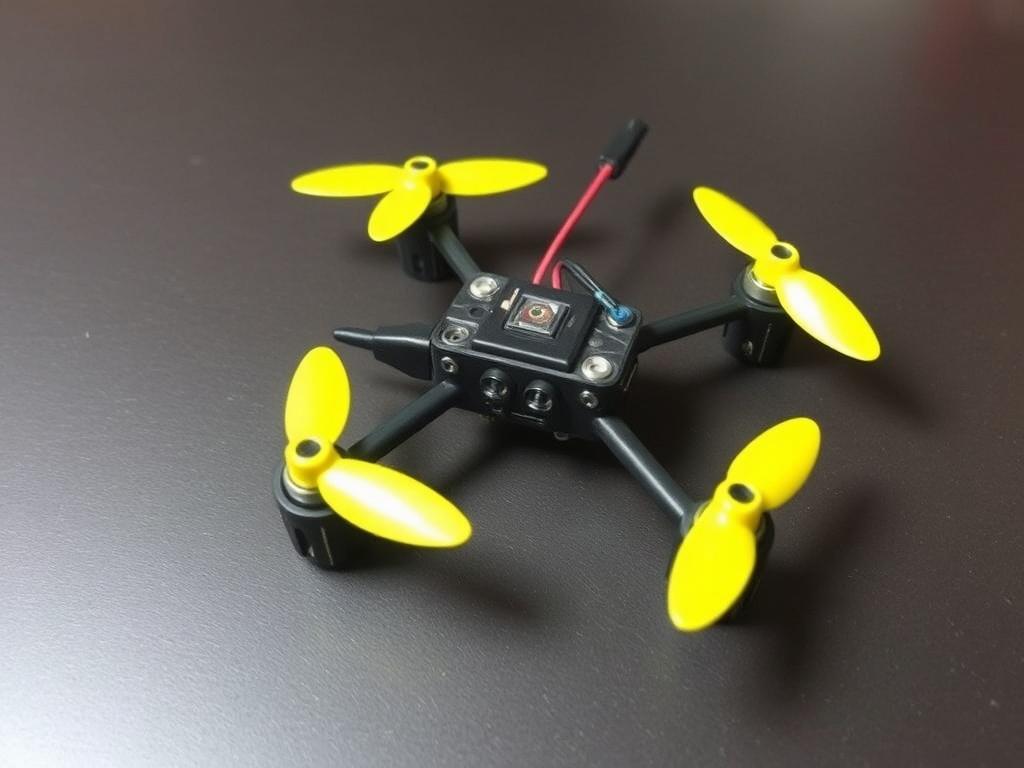

Если вас тянет к мастерской и хочется собрать что-то, что действительно летает, этот текст для вас. Я расскажу, как собрать мини-дрон из подручных материалов так, чтобы научиться важным приёмам электроники и механики, но не тратить состояние на магазинные комплекты. Подход подойдёт тем, кто любит практические эксперименты и хочет понять, как работает квадрокоптер внутри.
Зачем собирать мини-дрон самостоятельно и с чего начать
Сборка дрона — это не только экономия, но и глубокое понимание устройства: моторы, регуляторы скорости, пропеллеры и управляющая электроника начинают «говорить» на вашем языке. Такой проект превращается в тренировку для рук и ума: вы учитесь работать с паяльником, читать схемы и настраивать управление. Кроме того, это отличный старт для научных проектов с двигателями и экспериментов с радиоуправлением — всё то, что пригодится в школе, в хобби и даже в профессиональной подготовке.
Перед началом важно определиться с целью: мини-дрон для обучения контролю, для видеосъёмки с низким весом или просто как лабораторный стенд для экспериментов. От цели зависят выбор веса, батареи и размера пропеллеров. Подумайте также о безопасности и местных правилах: в парке или у реки летать проще и спокойнее, если соблюдать дистанцию и не беспокоить людей.
Какие материалы и инструменты пригодятся
Для сборки понадобится набор базовых компонентов, часть из которых можно взять из старых гаджетов или купить недорого. Я включил альтернативы на случай, если у вас ограничен бюджет: пластиковые рейки, куски пенопласта, старые моторы от игрушек и аккумуляторы от старых электроинструментов. Такой подход позволяет экспериментировать и понимать, какие параметры критичны, а какие можно заменить.
Ниже — компактная таблица с составом и рекомендациями по источникам компонентов. Она поможет быстро оценить доступность и приблизительную стоимость вещей, которые обычно используют в домашних проектах.
| Компонент | Откуда взять | Примечание |
|---|---|---|
| Рама | пластиковые рейки, палочки для мороженого, пенопласт | лёгкая и жёсткая конструкция важнее для полёта |
| Моторы | моторы от старых радиоуправляемых игрушек, вентиляторов | брэшлесс лучше, но двигатели с щётками подойдёт для мини-дронов |
| Пропеллеры | готовые пропеллеры или вырезанные из пластика | баланс и форма критичны; необработанные пропеллеры вибрируют |
| Регуляторы (ESC) | новые недорогие или распаянные из старых плат | обеспечивают управление скоростью, совместимость с мотором важна |
| Полетный контроллер | готовая плата (можно использовать от игрушки) или простая Arduino | профессиональные контроллеры облегчают стабилизацию |
| Пульт и приёмник | старый радиопульт, недорогой комплект 2.4 ГГц | важно иметь минимум 4 канала для квадрокоптера |
| Аккумулятор | LiPo/аккумуляторы от старых устройств | вес и ёмкость влияют на время полёта |
Инструменты и расходники
Из инструментов пригодятся паяльник, мультиметр, набор отвёрток, изолента и термоусадочные трубки. Также полезен канифольный припой и флюс — качество пайки сильно влияет на надёжность. Для работы с рамой нужны шаблоны, ножницы по пластику и клей быстрого действия.
Небольшая хитрость: если у вас нет паяльника, можно сначала собрать «на макетной плате» с клеммами и временными соединениями, чтобы протестировать схему. Это убережёт вас от лишних разборок и повторных пайок, когда вы будете уверены, что всё работает корректно.
Проектирование рамы: простые решения и удобные идеи
Рама — это скелет дрона, её жёсткость и вес определяют поведение в полёте. Для мини-дрона отлично подходят лёгкие материалы: пенопласт, пластик от гигаблока или даже каркас из палочек для мороженого. Ключ в том, чтобы конструкция была симметричной и держала моторы на одинаковом расстоянии от центра.
Если найдете старую рамку от игрушечного квадрокоптера, её можно адаптировать. Важно разместить контроллер и батарею максимально близко к центру масс, тогда управление будет стабильнее. Пластиковые элементы можно усилить клеем или несколькими слоями ленты для жёсткости.
Пошаговый план сборки рамы
Сначала наметьте расположение моторов и центральной платы. Сделайте шаблон на бумаге, чтобы проверить симметрию. Сами лучи можно закрепить клеем и дополнительно зафиксировать стяжками.
Когда основа готова, приклейте площадку для батареи и посадочные ножки. Если планируете эксперименты с разными моторами, предусмотрите возможность быстрой замены креплений. Наличие небольших амортизаторов из поролона защитит электронику при жёсткой посадке.
Электроника: какие компоненты критичны и как их подобрать
От выбора моторов и регуляторов зависит не только мощность, но и управляемость. Для мини-дрона можно использовать моторы с щётками или маленькие бесколлекторные двигатели, если удалось найти — это предпочтительнее. Важные параметры: тяга мотора, потребляемый ток и соотношение веса к тяге.
Регуляторы скорости (ESC) должны соответствовать току мотора и поддерживать частоту, необходимую для стабильной работы. Если используете готовую плату управления от игрушки, проверьте, умеет ли она стабилизировать полёт. В противном случае можно программировать простую логику на Arduino и дополнить гироскопом и акселерометром.
Полетный контроллер: простая электроника, большие возможности
Гироскоп и акселерометр — сердце стабилизации. Начиная с простых контроллеров, вы быстро поймёте основы работы PID-регуляторов и настройки стабилизации. Даже небольшая платка с MPU-6050 и Arduino позволяет реализовать базовую стабилизацию и проводить научные проекты с двигателями, изучая реакцию системы на команды.
Готовые контроллеры облегчают жизнь: в них уже заложены алгоритмы стабилизации и интерфейсы для приёмника. Но если цель — учиться, модуль с микроконтроллером даёт поле для экспериментов: можно реализовать управление по Bluetooth, добавить телеметрию или записывать данные акселерометра для анализа.
Сборка и монтаж: шаг за шагом
Начните с чистой рабочей поверхности и подготовленных деталей. Промаркируйте провода, чтобы не путать моторы и регуляторы. При сборке важно соблюдать симметрию и аккуратность: лишние провода, болтающиеся детали и плохо пропаянные соединения — самые частые причины отказов.
Расположите моторы, закрепите их на лучах и установите пропеллеры без батареи для проверки механического зазора. Затем подключите регуляторы к моторам и аккуратно пропаяйте силовые контакты. Используйте термоусадку для защиты от короткого замыкания и скрепляйте провода стяжками, чтобы они не попали в пропеллеры.
Важные электрические моменты
Проверяйте работу каждого мотора по отдельности до подключения батареи. Это убережёт плату и регуляторы от ошибок. Используйте мультиметр, чтобы убедиться в отсутствии короткого замыкания и корректности полярности — обратная полярность батареи часто приводит к поломке компонентов.
Если используете LiPo-аккумулятор, имейте в виду: они требуют аккуратного обращения и зарядки на специально предназначенных зарядных устройствах. Неправильная зарядка или повреждённый аккумулятор — риск пожара, поэтому лучше перестраховаться и читать инструкции. При малейшем вздутии или запахе горелого — утилизируйте батарею правильно.
Программирование и конфигурация контроллера
Если вы выбрали вариант с Arduino или другим микроконтроллером, потребуется загрузить прошивку, которая считывает данные с гироскопа и передаёт команды регуляторам. Для начала подойдет простая прошивка с пропорциональным управлением, а затем можно добавить интегральную и дифференциальную составляющие. Это дает понимание, как параметры PID влияют на стабильность полёта.
Готовые прошивки облегчают жизнь: они уже умеют калибровать датчики и связывать каналы приёмника с моторами. Однако важно разобраться, какие оси за что отвечают, и настроить направление вращения моторов так, чтобы два из них крутились по часовой и два против часовой стрелки. Это ключевой момент для компенсации момента вращения.
Калибровка и тесты на земле
Калибруйте гироскоп и акселерометр на ровной поверхности и проверьте нейтральные положения стиков приёмника. Затем запустите моторы на минимальных оборотах и проверяйте реакцию на управление. Если дрон «тянет» в сторону, проверьте центровку массы и переразмер двигателя к пропеллеру.
Записывайте изменения и тестируйте по шагам: одна настройка за раз, чтобы видеть эффект. Это метод научного эксперимента, только в мини-формате: вы как бы проводите лабораторный цикл — гипотеза, эксперимент, анализ, вывод.
Первый подлёт: безопасность и контроль
Выводить дрон в первый полёт стоит на открытой площадке, без ветра и людей поблизости. Облетайте с выключенными пропеллерами — проверьте баланс и отсутствие люфта, затем делайте короткие вспышки оборотов, удерживая аппарат в положении «на руках» или на низкой высоте. Это позволит убедиться, что реакции на стики предсказуемы.
Не стоит пытаться сразу выполнять сложные манёвры: сначала достигните стабильного висения и уверенно научитесь корректировать положение. Держите дистанцию между собой и дроном и используйте защитные кожухи для пропеллеров — они спасают при неожиданном контакте с веткой или стеной. Помните, что даже мини-дрон может поранить.
Проверочный список перед первым запуском
- Батарея заряжена и надёжно закреплена;
- все винты и крепления затянуты;
- пропеллеры установлены правильно и отбалансированы;
- нет свободных проводов, которые могут попасть в винт;
- калибрация датчиков завершена и управляющие каналы соответствуют движениям стиков.
Пройдя этот список, вы уменьшите вероятность неприятных сюрпризов в воздухе и получите первые успешные полёты. На этом этапе важно сохранять спокойствие и не торопиться, ведь стабильный полёт приходит с опытом и экспериментами.
Тонкая настройка и устранение неисправностей
Если аппарат трясётся или «плавает», причина может быть в дисбалансе пропеллеров, слабом креплении мотора или некорректных PID-параметрах. Простое ядро решения — по одной проблеме за раз: сначала проверьте механическую составляющую, потом электронику и, наконец, прошивку. Такой систематический подход экономит время и нервы.
Частая проблема домашних сборок — перегрев регуляторов при длительном напряжении. Решение: добавить радиаторы или увеличить воздушный поток вокруг ESC. Если вы наблюдаете неравномерную тягу, проверьте питание: провалы напряжения на батарее приводят к ошибкам и падению мощности.
Типичные ошибки новичков и как их избежать
Новички часто делают раму слишком тяжёлой или ставят большие пропеллеры на слабые моторы. Это приводит к плохой манёвренности и короткому времени полёта. Выбирайте компоненты в паре: моторы, пропеллеры и батарея должны быть совместимы по тяге и току.
Ещё одна распространённая ошибка — плохо закреплённые провода и громоздкая проводка. Вибрация может привести к обрыву контактов и кратковременным отказам. Организуйте провода, зафиксируйте их и по возможности используйте гибкие кабели у подвижных частей.
Как модернизировать мини-дрон и идеи для проектов
Когда базовый дрон летает стабильно, можно переходить к улучшениям. Добавление камер, датчиков расстояния и модулей GPS открывает новые возможности: съёмка, посадка по точке и автономные маршруты. Даже простая FPV-камера превращает полёт в живой опыт и учит работать с видеосигналом.
Если вам интересны научные проекты с двигателями, установите датчики тока и температуры, чтобы наблюдать нагрузку на моторы в разных режимах. Это даст реальную картину эффективности конструкции и поможет выбрать оптимальные компоненты для будущих моделей.
Идеи для экспериментов с радиоуправлением
- проверка дальности управления при разных антеннах и частотах;
- анализ задержки сигнала и её влияние на управление в реальном времени;
- создание автономных сценариев на основе простых датчиков (ультразвук для удержания высоты).
Такие эксперименты полезны не только практическим результатом, но и дают представление о том, как строится коммуникация между человеком и машиной. Это основные навыки для тех, кто хочет развиваться в робототехнике и беспилотных системах.
Обслуживание и уход: что делать, чтобы дрон служил долго
Регулярный осмотр винтов, проводов и креплений продлит срок службы и предотвратит поломки. После нескольких полётов проверяйте баланс пропеллеров и состояние моторов: попавшая внутрь грязь или пыль ухудшают работу. Даже мини-дрон требует элементарного обслуживания, как и любой механизм.
Храните аккумуляторы в сухом, прохладном месте и не держите их полностью разряженными. Регулярно проверяйте соединения и обновляйте прошивку контроллера, если используете готовые решения. Это несложные шаги, но они значительно повышают надёжность сборки.
Этика и правила: летайте ответственно
Мини-дроны легко упускают из виду, но ответственность перед окружающими остаётся: не летайте над людьми, вблизи аэропортов и в запретных зонах. Ознакомьтесь с местными правилами и соблюдайте дистанцию. Это важно не только ради безопасности, но и ради того, чтобы наше хобби не приносило проблем другим.
Небольшие лётные модели отлично подходят для обучения детей и подростков, но всегда под присмотром взрослых. Делитесь знаниями, организуйте мастер-классы или маленькие кружки — это лучший способ развивать интерес к технике и науке у следующих поколений.
Ресурсы и литература для продолжения обучения
Чтобы углубить знания, стоит изучать руководства по электронике, онлайн-курсы по программированию микроконтроллеров и форумы моделистов. Практика в сочетании с чтением даёт лучшее понимание; полезно смотреть схемы и разбирать чужие проекты, чтобы увидеть разные подходы. Хобби растёт вместе с вами, если вы готовы экспериментировать и учиться.
Найдите сообщество местных моделистов — в реальности или в сети — и делитесь наработками. Совместные проекты ускоряют прогресс и делают процесс интереснее: часто идеи и решения рождаются в разговоре, а затем воплощаются в новых улучшениях вашего мини-дрона.
Собирая мини-дрон из подручных материалов, вы не просто создаёте летающий аппарат, вы приобретаете набор навыков, от которых зависят дальнейшие проекты. Маленький квадрокоптер — отличная лаборатория для экспериментов с радиоуправлением, двигателями и системами управления. Начните с простого, постепенно усложняйте задачи и не бойтесь пробовать новые идеи: каждый взлёт — это шаг к глубокому практическому пониманию техники и научного подхода к проблемам.
