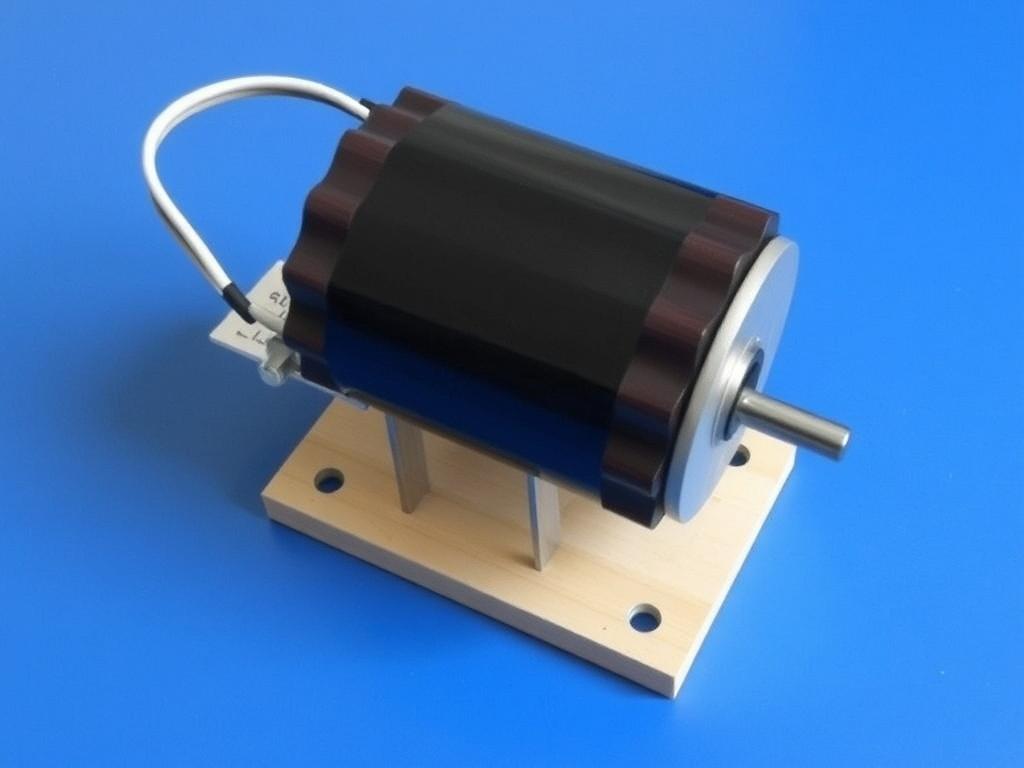

Мотор за чашкой кофе: быстрый способ сделать вращающийся электродвигатель своими руками

Сборка простого электродвигателя за 10 минут звучит как трюк, но это реальная, увлекательная и понятная задача. В этой статье я шаг за шагом покажу, как собрать рабочий мотор из самых простых материалов, объясню, почему он вертится, и поделюсь советами, чтобы всё получилось с первого раза.

Зачем собирать такой мотор и почему это интересно

Небольшая самодельная модель — отличный способ увидеть физику в действии. Она делает абстрактные понятия о магнитном поле и силе, действующей на проводник с током, наглядными и запоминающимися.

Кроме того, это простой проект для учебного класса или домашнего эксперимента: он не требует сложных устройств и при правильной подготовке безопасен. Такие вещи вдохновляют детей и взрослых заниматься наукой и пробуют себя в DIY проектах по физике.

Краткая физическая справка: почему мотор вращается

Сила Лоренца и взаимодействие с магнитом

Когда по проводнику течёт электрический ток, вокруг него появляется магнитное поле. Если поместить такой проводник в чужое магнитное поле, на проводник начнёт действовать сила, направленная перпендикулярно как току, так и полю — это и есть проявление силы Лоренца.

В простом моторе эта сила создает крутящий момент: одна сторона витка «толкается» в одну сторону, другая — в обратную, вследствие чего виток начинает вращаться. Поняв это, вы будете видеть связь между направлением тока, полюсом магнита и направлением вращения.

Коммутатор — как поддерживать вращение

Чтобы виток продолжал крутиться в одном направлении, нужно периодически менять направление тока в тех частях витка, которые взаимодействуют с магнитом. Роль переключателя в игрушечном моторе играет простой «контакт», который делает и разрывает цепь синхронно с положением витка.

В самодельной модели это достигается за счёт баланса и аккуратно согнутых концов провода, которые касаются батарейки только в нужной части оборота. Такой простой коммутатор достаточно для демонстрации принципа и работает без сложной электроники.

Что понадобится: материалы и инструменты

Для базовой сборки хватит пары простых вещей: батарейка типа AA или C, эмалированный медный провод, парочка сильных неодимовых магнитов, скрепки или проволочные опоры и изолента. Все эти компоненты можно найти в хозяйстве или купить в радиомагазине.

Важно не использовать слишком тонкий провод и магнит слабее, чем неодимовый среднего класса, иначе двигатель будет с трудом запускаться. Также пригодится кусочек наждачной бумаги или нож, чтобы снять лак с провода и обеспечить хороший контакт.

• Батарейка 1.5 В (AA, AAA или C) — источник питания.
• Эмалированный медный провод 0.8–1.2 мм — для катушки.
• Неодимовые магниты (2 шт.) — создают магнитное поле.
• Скрепки, проволока или зажимы — для опор и контактов.
• Изолента и нож/наждачка — для сборки и зачистки.

Таблица компонентов и возможные замены

Компонент	Рекомендуемая версия	Альтернатива
Батарейка	AA 1.5 В	AAA или C — легче/дольше
Провод	Эмалированный 0.8–1.2 мм	Медный провод от трансформатора
Магнит	Неодим 10–12 мм	Несильный феррит — мотор будет слабее

Подготовка провода: делаем ротор

Для ротора обычно формируют один или два витка провода в виде кольца или овала. Количество витков здесь не критично, но чем больше масса и индуктивность, тем труднее запустить мотор, поэтому лучше ограничиться 1–3 витками.

Важно зашлифовать лак там, где провода должны контактировать с батарейкой, но оставить эмаль на остальных частях витка, чтобы коммутатор работал правильно. Надежный контакт в нужный момент — залог стабильной работы.

Пошаговая инструкция: быстро и без лишнего

1. Сформируйте виток из провода — два-три кольца, оставив прямые концы для контакта.
2. Зачистите лак на концах и на небольшой области с одной стороны витка, чтобы образовался «односторонний» контакт.
3. Согните скрепки в виде опор, закрепите их на батарейке так, чтобы виток мог свободно вращаться, касаясь опор концами.
4. Разместите магниты под витком напротив центральной части, где будет максимальная сила.
5. Подключите виток к батарейке через опоры; если всё сделано верно, виток начнёт колебаться и затем вращаться.

Каждый шаг можно выполнить за минуту-другую, приспособив детали по месту. Главное — аккуратно настроить положение опор и магнитов, чтобы минимизировать трение и обеспечить надежный контакт в момент переключения.

Настройка и наладка: тонкости и хитрости

Если виток лишь раскачивается, а не вращается, попробуйте слегка изменить угол отрезков, которые касаются опор. Иногда требуется уменьшить сопротивление соприкосновения, чуть подточив контактные поверхности.

Также проверьте положение магнитов: если они слишком далеко, сила будет мала; если слишком близко, виток может «залипнуть» на полюсе. Цель — найти точку, где виток получает толчок при пересечении нейтральной зоны.

Безопасность и предосторожности

Хотя проект прост, нужно соблюдать базовые правила: не замыкать батарейку напрямую на голые контакты длительное время, избегать короткого замыкания и не допускать перегрева батареи. При использовании неодимовых магнитов держите их подальше от электронных устройств и холодильников кардиостимуляторов.

При работе с инструментами используйте защиту для глаз и аккуратно обращайтесь с острыми концами провода. Если дети участвуют в эксперименте, взрослый должен контролировать все этапы и помогать с зачисткой проводов и сборкой опор.

Вариации модели: усложняем и улучшаем

Добавление оси и подшипников

Если хочется более «взрослой» конструкции, вставьте ось в центр витка и используйте подшипники или канифольные втулки для уменьшения трения. Это увеличит скорость вращения и позволит дольше наблюдать эффект без вмешательства.

Такие улучшения потребуют точной центровки и более аккуратной балансировки ротора, но результат стоит усилий: мотор будет работать плавно и дольше.

Несколько витков и дрейф напряжения

Увеличение числа витков повышает общий ток и момент, однако увеличивает индуктивность и массу. Для домашней модели оптимально 1–3 витка; большее количество разумно только при использовании более мощного источника питания и точного коммутатора.

Если применить несколько батареек последовательно, мотор станет мощнее, но растет риск перегрева контактов. В таком случае позаботьтесь об улучшенном коммутаторе и более прочных опорах.

Образовательные возможности: куда вставить проект

Эта модель отлично подходит для уроков физики, кружков и хобби-встреч. На её примере можно объяснить, как взаимодействуют электрический ток и магнитное поле, продемонстрировать правило левой руки и показать роль коммутатора в реальном двигателе.

В контексте DIY проекты по физике такая сборка раскрывает базовые принципы электромеханики и служит отправной точкой для более сложных научных поделок. Можно предложить учащимся модифицировать модель и записать наблюдения о влиянии параметров на работу мотора.

Эксперименты и задачи для исследования

Чтобы превратить сборку в полноценный учебный эксперимент, предложите варианты исследований: как влияет расстояние магнитов, диаметр провода, число витков и напряжение источника. Для каждого параметра можно составить таблицу и провести несколько замеров.

Такие лабораторные задания развивают навыки наблюдения и анализа, а также учат правильно фиксировать экспериментальные условия. Это полезно не только в школе, но и при самостоятельном изучении физики.

Типичные проблемы и как их решить

Если виток не вращается вовсе, вероятно, причина — плохой контакт или слишком слабые магниты. Сначала проверьте, снят ли лак в нужных местах, хорошо ли удерживаются опоры и нет ли короткого замыкания на батарейке.

Если двигатель стартует, но быстро останавливается, уменьшите трение в точках опоры или подберите магниты другой полярности. Иногда помогает лёгкая балансировка ротора: равномерное распределение массы заметно улучшает работу.

Мой опыт: несколько замечаний из практики

Когда я впервые собрал подобную модель, оказалось, что самая большая проблема — это мелкие неточности в контактах. Долгие поиски причины привели к простому решению — аккуратно отшлифовать концы провода и слегка сместить опоры, чтобы контакт происходил своевременно.

Ещё один важный момент: неодимовые магниты нужно держать вдали от металлических мелочей и друг от друга при хранении, иначе они могут расколоться при резком столкновении. С практикой вы научитесь быстро диагностировать и устранять неисправности.

Идеи для дальнейших проектов и расширений

После базовой модели можно попытаться сделать мотор с постоянным магнитом и щёточным коммутатором из медных полос, или собрать петлевой вариант с двумя магнитами для более стабильной работы. Также интересна идея подключить мотор к маленькому вентилятору или генератору, чтобы увидеть обратный процесс.

Другой вариант — использовать схему с транзистором и кнопкой, чтобы мотор запускался только при нажатии. Это добавит элемент управления и позволит изучать основы электроники в компактном проекте.

Экологический и образовательный аспект

Проекты с простыми материалами помогают понять, что наука доступна и не требует дорогого оборудования. Это важно для популяризации технического творчества и формирования навыков устойчивого использования ресурсов.

Сборка и повторное использование компонентов учат аккуратности, планированию и экономному отношению к материалам — навыкам, которые пригодятся в любых инженерных задачах.

Рекомендации по подбору материалов для разных возрастов

Для младших школьников лучше использовать крупные детали: толстый провод, большие магниты и батарейки C, чтобы снизить риск проглатывания и упростить сборку. Взрослым и старшим школьникам можно предложить тонкие витки и эксперимент с напряжением.

При работе с детьми всегда контролируйте этапы, где используются острые инструменты или сильные магниты. Чёткие инструкции и демонстрация безопасных приёмов значительно повышают успех и снижают стресс у участников.

Сравнение с коммерческими моделями

Самодельный мотор прост по конструкции, но демонстрирует основные принципы, заложенные в промышленных двигателях. В отличие от коммерческих моделей, он менее надёжен и не предназначен для длительной работы, зато его легко модифицировать и изучать.

Если цель — создать источник вращения с постоянной нагрузкой, лучше выбирать заводские двигатели. Однако для обучения и демонстраций самодельный вариант гораздо более нагляден и доступен.

Часто задаваемые вопросы в контексте таких проектов

Одни из частых сомнений связаны с безопасностью магнитов и батареек. Неодимовые магниты очень сильные и могут повредить электронные устройства, поэтому держите их далеко от компьютеров и телефонов. Батарейки не стоит заставлять сильно греться и замыкать напрямую.

Другие вопросы касаются того, как изменить направление вращения. Это делается просто: поменяйте полярность подключения батарейки или переверните магниты относительно витка — направление силы изменится вместе с этим.

Ресурсы для дальнейшего изучения

Для тех, кто хочет углубиться, подойдут учебники по основам электричества и магнетизма, видеоруководства по изготовлению моделей и специализированные форумы радиолюбителей. Там можно найти схемы, альтернативные идеи и обсуждения типичных ошибок.

Практические руководства и тематические сообщества часто делятся опытными приёмами по зачистке проводов, изготовлению точных опор и улучшению коммутаторов — всё это полезно для постепенного усложнения проектов.

Последние советы перед началом сборки

Соберите все материалы заранее и выделите удобное место с хорошим освещением и свободной поверхностью. Небольшие подготовительные шаги — зачистка проводов, подготовка опор и проверка батареек — экономят время и нервные клетки в процессе сборки.

Не стремитесь к «идеалу» с первого раза. Быстрая сборка и несколько мелких настроек обычно дают лучший результат, чем попытки сразу сделать идеальную модель. Экспериментируйте и фиксируйте, что меняете — так вы быстрее поймёте, какие параметры критичны.

Сборка простого электродвигателя за 10 минут — это не только практическое упражнение, но и маленькое путешествие в мир физики, где видны основные законы, управляющие электромеханикой. Попробуйте собрать мотор сами, измените параметры, проведите эксперименты с магнитами и током и превратите этот быстрый проект в серию научных поделок, которые будут вдохновлять и учить новому.
